Детали продукта
Место происхождения: КНР
Фирменное наименование: GCE
Сертификация: CE UL TUV
Номер модели: RBMS07S-38S50A
Условия оплаты & доставки
Количество мин заказа: 2
Цена: Negotiatable with bruceliu@hngce.com
Упаковывая детали: Сумка пузыря, пена, коробка
Время доставки: дни 10working
Поставка способности: 1000 комплектов в месяц
Гарантия: |
3 года для RBMS и 1 год для BMU/PCB |
Применение: |
UPS, ESS, солнечная сеть BESS |
Применимый тип ячейки: |
LFP NMC LTO |
Размер: |
410 мм*210 мм*78 мм |
Коммуникация: |
RS485 |
Структура: |
Хозяин раб все в одном |
Защита от короткого замыкания: |
25KA 20 мс |
Силовое питание: |
AC/DC |
Гарантия: |
3 года для RBMS и 1 год для BMU/PCB |
Применение: |
UPS, ESS, солнечная сеть BESS |
Применимый тип ячейки: |
LFP NMC LTO |
Размер: |
410 мм*210 мм*78 мм |
Коммуникация: |
RS485 |
Структура: |
Хозяин раб все в одном |
Защита от короткого замыкания: |
25KA 20 мс |
Силовое питание: |
AC/DC |
Описание продукта
GCE HV LiFePO4 аккумулятор 38S 121.6V 50A Интегрированный BMS для UPS Домашний ESS Микросеть ESS Большой ESS Солнечный автопорт ESS
Обзор GCE HV BMS:
Для домашнего ESS, 75S240V 100A BMS может работать с инвертором, чтобы построить идеальную домашнюю систему хранения энергии.Будут необходимы протоколы связи для связи между мастер-БМС и другим устройством.BMS и инвертор работают вместе, чтобы реализовать функцию накопления энергии пиковой резки и заполнения долины.
BMS 30-75-х годов использует интегрированный дизайн мастера-раба и релейное решение для удовлетворения спроса на литийные батареи из нескольких рядов батарей малой емкости. значительно снизить стоимость использования пользователей;60-е - 270-е годы используют архитектуру трех уровней., которые могут удовлетворять серийным и параллельным требованиям высокопроизводительных одиночных литийных батарей в пределах 1000 В.
GCE HV BMS:
*Многочисленные интерфейсы связи
Интерфейсы RS485, CAN, Ethernet, сухие контактные входы и выходы могут устанавливать связь с большинством ПКС и инверторов на рынке.
*С 3,5-дюймовым / 7-дюймовым дисплеем HMI
Идеальная самопроверка и функция обнаружения состояния работы, с экраном HMI, информация о работе системы ясна на первый взгляд.
* Интеллектуальная балансировка клеток
Эффективное пассивное балансирование используется для максимизации полезной емкости аккумуляторных батарей.
*Мониторинг здоровья
Мониторинг внутреннего сопротивления отдельных элементов и измеренной емкости аккумуляторной батареи.
*Поле программируемое
Такие параметры, как диапазоны напряжения, пределы тока и многие другие настройки, легко изменяются в поле.
*Защита от тока и напряжения
Защищает аккумулятор от перезарядки и переразрядки, тем самым увеличивая срок службы.
*Термоуправление
Защита от чрезмерной и низкой температуры с управлением вентиляторами для охлаждения или нагрева.
Конфигурация GCE HV BMS:
HV 38S 121.6V50A BMS включает:
Master BMS, Model#: RBMS07S-38S50A и его проволочные аксессуары, включают проволоки для датчиков температуры 6p и проволоки для датчиков напряжения 16p.

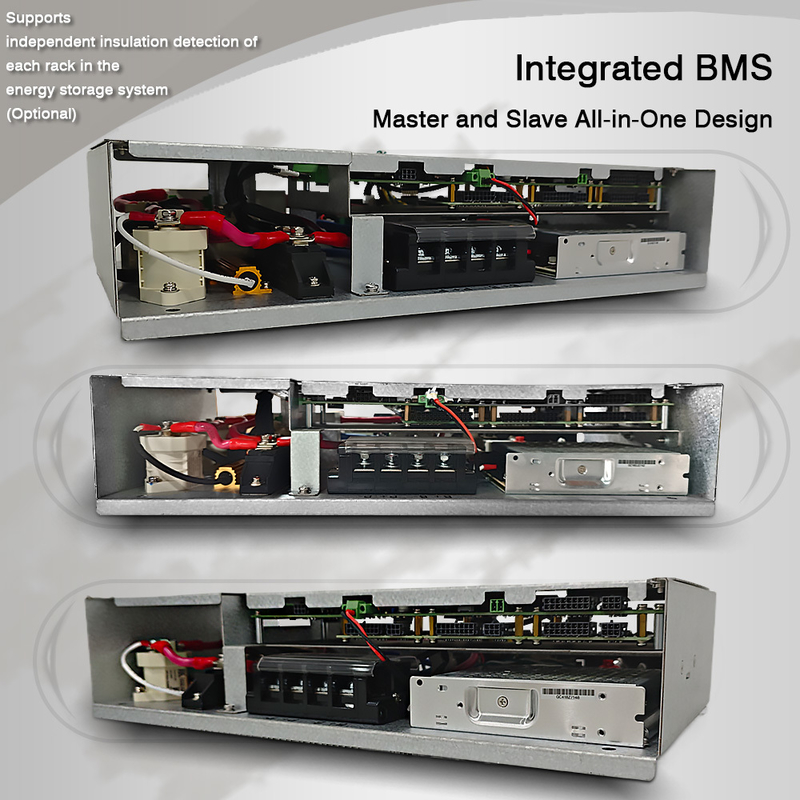

Существуют две различные модели интегрированного BMS, одна из которых является автономной, а другая параллельна, и ее стоимость немного выше, чем у автономной модели.
Технические параметры интегрированной системы BMS GCE:
Положение | Спецификации и параметры | |
Диапазон рабочего напряжения системы | 120 - 370 VDC | |
Режим запуска | Начало постоянного тока | |
баланс | Тип равновесия | Уравнение пассивного сопротивления |
Балансированный ток | 100mA ± 10mA (при ячейке на 3,50V) | |
Точность отбора проб | ± 2°C | |
Отбор проб напряжения | Точность отбора проб | одноклеточный ± 20 мВ |
Режим связи | Контейнер: 1 канал (связь с ПК / UPS) | |
RS485: 1 канал (связь с верхним компьютером / PCS / UPS) | ||
Режим отображения | 6-значный светодиодный индикатор, включающий | |
1-битная индикация неисправности, 1-битная индикация работы, 4-битная индикация мощности SOC | ||
Дисплей HMI: опциональный 3,5 дюйма | ||
Номинальный ток | 50A/100A | |
(выбирается в соответствии с потребностями клиента) | ||
Защита от короткого тока | Поддержка 7.5KA 20 мс | |
Максимальная мощность перегрузки | Система 50A переходная: 70A/10S | |
Переходный режим системы 100A: 150A/10S | ||
Уровень тревоги | один уровень | |
Уровень защиты | два уровня | |
Уровень 1 отключенная зарядка/разрядка | ||
Микровыключатель уровня 2, отключение системы питания | ||
Потребление энергии | ≤ 10 Вт | |
Вес | 4.5 кг | |
Выдерживает номинальное напряжение | 1800 ВДС 1 мА 1 минута | |
Сертификация безопасности | Соблюдение стандартов сертификации CE | |
Рабочая температура | -20°60°C | |
Диапазон рабочей влажности | < 90 RH ((40°C±2°C) |
Часто задаваемые вопросы о GCE HV BMS:
