Lifepo4 Battery 272S 870.4V 400A ESS Система управления ИБП для автономной солнечной системы BESS De Gestion De Bateria
Один полный комплект HV272С870.4В 400АBMS-решения включают в себя:

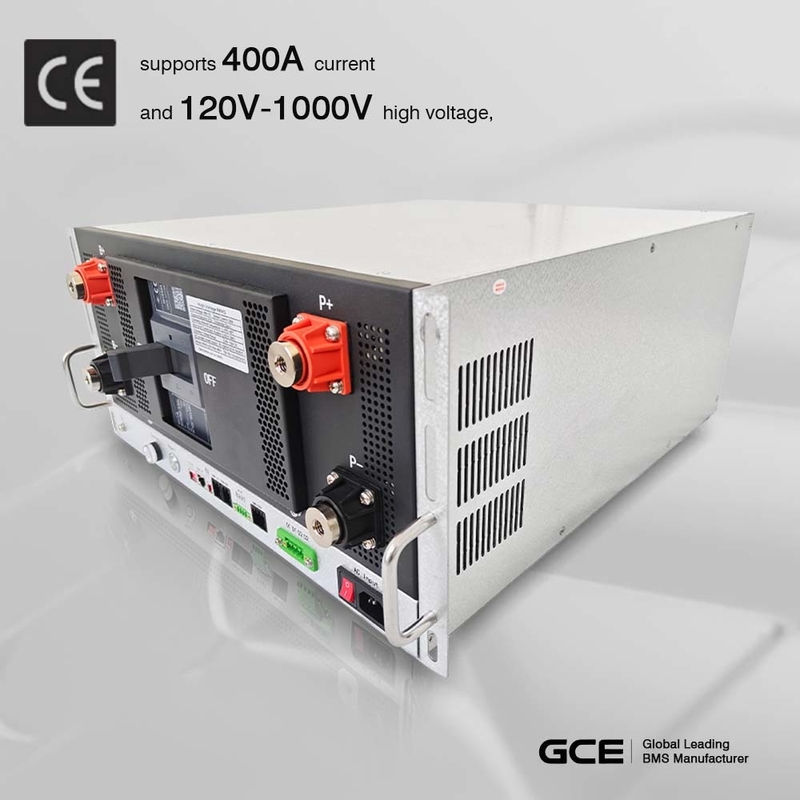

1 комплект Master BMS, модель №: RBMS07-S20-400A870.4V
17sets 16S Slave BMU Модель#: BMU07-16S8T48F
17sets 16S Жгут проводов
Жгут проводов 16S включает в себя:
Провод измерения напряжения 20P и температуры 18P, стандартная длина 60 см
Провод внешней связи BMU с портом Shenji, стандартной длиной 30 см
Провод питания для Вентилятора, стандартная длина 60см.
Введение компании GCE:
Hunan Group Control Energy Technology Co., Ltd. (GCE) — высокотехнологичная компания, специализирующаяся на исследованиях и разработках периферийного оборудования BMS и литиевых батарей.Высокопроизводительная интеллектуальная система управления литиевыми батареями, производимая нашей компанией, использует передовую международную технологию, которая значительно повышает эффективность управления батареями и продлевает срок службы литиевых батарей.Усовершенствованная стратегия управления BMS позволяет избежать трудностей и нестабильности, с которыми сталкивается большинство конкурентов для нашей BMS.
Программное обеспечение низкого напряжения от 4S до 24s BMS имеет широкий спектр применения, богатый интерфейс продукта, высокую масштабируемость и совместимость с вторичной разработкой;От 30 до 75 с BMS использует интегрированную конструкцию «ведущий-ведомый» и релейное решение для удовлетворения спроса на литиевые батареи в нескольких цепочках батарей малой емкости.Значительно снизить стоимость использования пользователей;60s-270s использует трехуровневую архитектуру «ведущий-ведомый», которая может удовлетворить требования к последовательным и параллельным одиночным литиевым батареям большой емкости в пределах 1000 В.
Осваивая основную технологию BMS и изобретая на ее основе, наша компания разработала множество периферийных устройств с литиевыми батареями для удовлетворения потребностей рынка в высоком качестве.
Введение продуктов BMS высокого напряжения GCE:
RBMS означает стойку BMS, в каждой стойке можно последовательно установить не более 20 батарейных блоков 15S для создания напряжения системы до 1000 В.
BMU (Battery Management Unit) имеет 8S, 12S-16S, 17S-24S три типа BMU, вы можете делать разные аккумуляторные модули в зависимости от размера, веса, объема ячеек. Каждый аккумулятор необходимо установить BMU, вы можете установите внутри вашего рюкзака или снаружи с коробкой BMU.
SBMS (Stack BMS), если вы хотите увеличить емкость своей аккумуляторной системы, вам нужно добавить больше стоек параллельно, SBMS может помочь вам получить больше информации о состоянии батареи от RBMS, SBMS также предоставляет множество интерфейсов для подключения ПК/инверторов, EMS и другое относительное оборудование.
Дополнительный список высоковольтных компонентов BMS:
1. 8S БМУ
2. 12-16С БМУ
3. 17С-24С БМУ
4. Приобретение жгута проводов 600мм/900мм/1200мм
5. Датчик температуры 8 шт. 600 мм/900 мм/1200 мм
6. Жгут проводов связи 180 мм/300 мм/600 мм
7. Провод вентилятора 48В для 8S/12-16S BMU, 12В для 17S-24S BMU
8. сопротивление изоляции
9. Мастер BMS (RBMS) 2U/3U/4U/5U
10. Сенсорный экран 3,5 дюйма/7 дюймов
11. Стек BMS (SBMS)
12. Конвертер Rs485 в USB
13. Конвертер CAN в USB
14. Набор инструментов для тестирования BMU
Особенности GCE HV-BMS:
1 | Усовершенствованная система управления батареями --- Высокоинтегрированная система управления батареями обеспечивает непрерывный мониторинг. |
2 |
Идеальная функция самопроверки и проверки рабочего состояния с экраном дисплея HMI, Информация о работе системы понятна с первого взгляда. |
3 | Комплексные и надежные стратегии управления и защиты системы, всесторонне гарантирующие безопасность аккумуляторов и сопровождение для продления срока службы аккумуляторных блоков. |
4 |
Модульная конструкция, настраиваемая и расширяемая --- можно использовать несколько накопителей энергии. гибко комбинируется и расширяется в более крупную систему накопления энергии. |
5 |
Множество коммуникационных интерфейсов --- несколько RS485, CAN, Ethernet, вход с сухими контактами и выходные интерфейсы, поддерживающие связь с большинством ПКС и серверов мониторинга, представленных на рынке. |
6 |
Протокол коммуникационного интерфейса является гибким --- завод поставляется с фирменным протокол связи, а также может быть адаптирован к АСУТП различных производителей в соответствии с потребностями заказчика. |
7 | Встроенная микросхема памяти большой емкости может хранить большое количество ключевых рабочих данных, а SD-карта может быть добавлена для хранения исторических данных батареи. |
8 |
Автоматическое управление циркуляцией и автоматическое параллельное/автономное управление могут легко реализовать параллельное соединение блоков аккумуляторов. |
Ссылка для скачивания спецификации RBMS
Спецификация GCE_RBMS--EN--V1.0.pdf
GCE 12-16S BMU-спецификация-UL-V1.0.pdf
GCE 17-24S BMU-спецификация-UL-V1.0.pdf
Форма сбора информации BMS высокого напряжения EN2021-04.do...
