Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: GCE
Сертификация: CE UL TUV
Номер модели: RBMS07-D20-160A716.8V
Условия оплаты & доставки
Количество мин заказа: 2
Цена: pls contact bruceliu@hngce.com
Упаковывая детали: Сумка пузыря, пена, коробка
Время доставки: 20 рабочих дней
Условия оплаты: T/T, L/C
Поставка способности: 1000sets/month
Применение: |
UPS BESS солнечный с контейнера ESS решетки ESS |
Гарантия: |
3years |
Напряжение тока: |
716.8V |
настоящий: |
160A |
Строка пакета нет.: |
224S |
Тип клетки применимый: |
Lifepo4 MNC LTO |
Размер: |
440mm*178mm*500mm |
Структура: |
Невольничья мастерская структура уровней стога 3 |
Сухой контакт: |
Опционные, максимальные 2 дороги канала выхода |
Вес: |
28KGS |
Применение: |
UPS BESS солнечный с контейнера ESS решетки ESS |
Гарантия: |
3years |
Напряжение тока: |
716.8V |
настоящий: |
160A |
Строка пакета нет.: |
224S |
Тип клетки применимый: |
Lifepo4 MNC LTO |
Размер: |
440mm*178mm*500mm |
Структура: |
Невольничья мастерская структура уровней стога 3 |
Сухой контакт: |
Опционные, максимальные 2 дороги канала выхода |
Вес: |
28KGS |
UPS накопления энергии системы управления батареи 224S 716.8V 160A высоковольтный умный BMS Lifepo4 BMS 16S BMU последовательно
716.8V160A конфигурация HV BMS:
Решения HV 224S716.8V 160A BMS включают:
1set мастер BMS, Model#: RBMS07-D20-160A716.8V
раб BMU Model# 14sets 16S: BMU08-16S8T12F
проводка провода 14sets 16S
Проводка провода включает:
Провод приема Voltage&Temperature,
Провод внешней связи BMU с портом Shenji,
Провод силы для вентилятора.
Мастер BMS HV GCE и аксессуары:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU (раб) 12S-24S BMU имеет 8pcs датчиков температуры, напряжение тока 48V вентилятора (17S-24S 12V), ряд 0-5V обнаружения напряжения тока, 12V электропитание, потребление меньше 20mA, связь CAN2.0 b
|
Проводка проводаПровод приема сигналаПровод 18 P+20P, стандартная длина 600mm, 900mm, провод датчика температуры 1200mm: стандартная длина: 600mm, 900mm, 1200mm
Провод силы вентилятора: 600mm
|
Проводка провода провод связиПровод связи подключает от мастерского BMS с каждым BMU с каскадным соединением, последний порт для терминального сопротивления
|
Характеристики продукта HV BMS:
Система управления батареи ※ предварительная---Сильно интегрированная система управления батареи может осуществить безшовный контроль.
※ Улучшает само-проверку и идущее состояние проверяя функцию, с экраном дисплея HMI, данные по системы идущие ясно с одного взгляда.
Стратегии ※ полные и надежные контроля системы и защиты, всесторонне безопасность батареи гарантии и сопроводитель для того чтобы расширить жизнь блоков батарей.
Модульное проектирование ※, конфигурируемый и расширяемый---множественные блоки накопления энергии можно гибко совместить и расширить в более большую систему накопления энергии.
Параметры HV BMS технические:
RBMS (мастерское BMS) | 4U-125A/160A/250A |
защищая метод | MCCB+Contactor |
Расклассифицированный настоящий ряд | -250A~250A |
Ряд напряжения тока | 384V-1000V |
Настоящая пробуя точность | 1.0%FSR |
Интерфейс связи с PCS | RS485/CAN |
Интерфейс связи с BMU | КОНСЕРВНАЯ БАНКА |
Интерфейс связи с GBMS | RS485/CAN |
Сообщение с контролем software/EMS | Локальные сети |
Подъем IAP поддержки | Да |
Установки дисплея и параметра поддержки HMI | Никакой (OptionalPlug внутри) |
Обнаружение изоляции | Да (опционный) |
Высоковольтный модуль силы | Начало DC поддержки (опционное) |
Выход сухого контакта (нормально открытые) | Никакие |
Максимальный qty BMUs | 18 |
Сила | 24VDC (18~28V) |
Расход энергии | ≤25W |

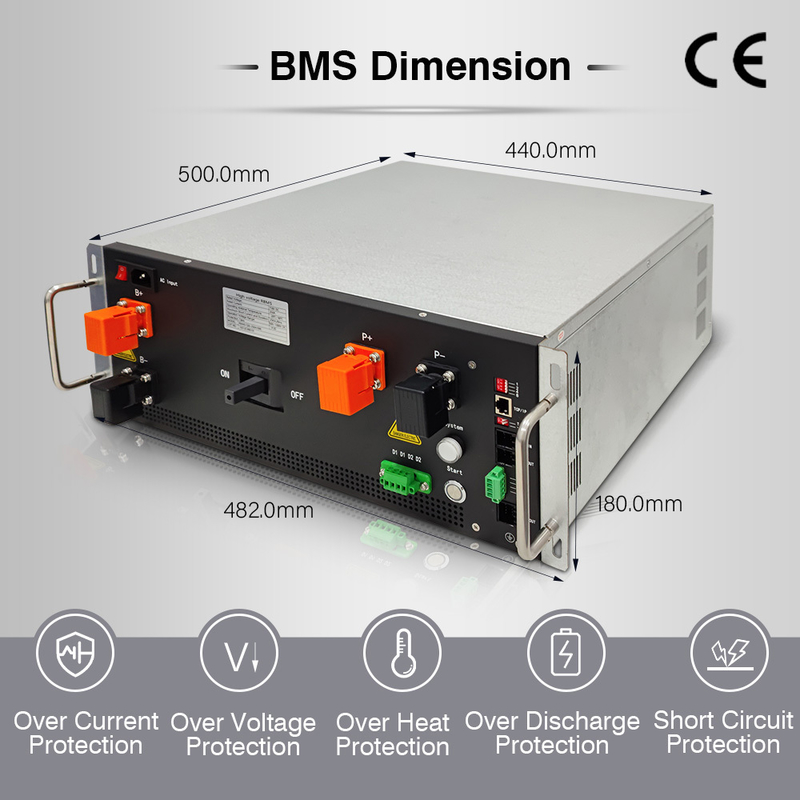

Размер (W*H*D) mm | 4U (440*178*500) |
Путь соединения вне | Задний и передний |
Центр крана | поддержка (опционная) |
чистый вес | 23kg |
Структура диаграммы HV 3-Level BMS GCE:
Применения HV BMS:
![]() |
![]() |
![]() |
![]() |
Ч.З.В. о HV BMS GCE:
