Name: Высоковольтное 52S рабское БМУ 3А Активное балансирование ±5мВ Точность CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: БМУ02Ф4-Н50С32Т-3А
Price: 100000000 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: GCE

Сертификация: CE

Номер модели: БМУ02Ф4-Н50С32Т-3А

Условия оплаты & доставки

Количество мин заказа: 10 единиц

Цена: Consult with cara@hngce.com

Упаковывая детали: Пенопластовая упаковка из картонной коробки

Время доставки: 25 рабочих дней

Условия оплаты: Л/К, Т/Т

Поставка способности: 1000 единиц в месяц

Получите самую лучшую цену

теперь говорите

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                                                    Высоковольтное 52S рабское BMU с активным балансированием 3A, Высоковольтный BMU с точностью ± 5mV, HV BMS с протоколом CAN 2.0B


Название продукта:	Система управления BMS батареи	Материал:	Металл
Цвет:	Белый	Коммуникация:	Может
Номера ячеек:	52-е	ОДМ/ОЕМ:	поддерживать
Гарантия:	1 год	Подходит для аккумулятора:	LFP/NMC/LTO
Размер:	37813736 мм	Класс рабочего напряжения:	<1000 В постоянного тока

Название продукта:	Система управления BMS батареи
Материал:	Металл
Цвет:	Белый
Коммуникация:	Может
Номера ячеек:	52-е
ОДМ/ОЕМ:	поддерживать
Гарантия:	1 год
Подходит для аккумулятора:	LFP/NMC/LTO
Размер:	37813736 мм
Класс рабочего напряжения:	<1000 В постоянного тока

Высоковольтное 52S рабское БМУ 3А Активное балансирование ±5мВ Точность CAN 2.0B

Высоковольтный ведомый БМС 52S | Активная балансировка 3А | Точность ±5мВ | CAN 2.0B

Ключевые особенности

Поддержка 52S батарей - Мониторинг до 52 последовательных ячеек с 32 датчиками температуры
Активная балансировка 3А - Эффективная активная балансировка для продления срока службы батареи и повышения производительности
Высокоточный мониторинг - Точность измерения напряжения ±5мВ и температуры ±2°C

Рабочее напряжение 1000В DC - Подходит для высоковольтных систем хранения энергии
Модульная распределенная архитектура - Бесшовная связь с RBMS/SBMS через CAN 2.0B
Надежная конструкция - Класс изоляции 2800В DC, рабочий диапазон от -20°C до 60°C
Простая интеграция - Компактный форм-фактор 377.4×137×36 мм с прилагаемыми аксессуарами для подключения

Обзор продукта

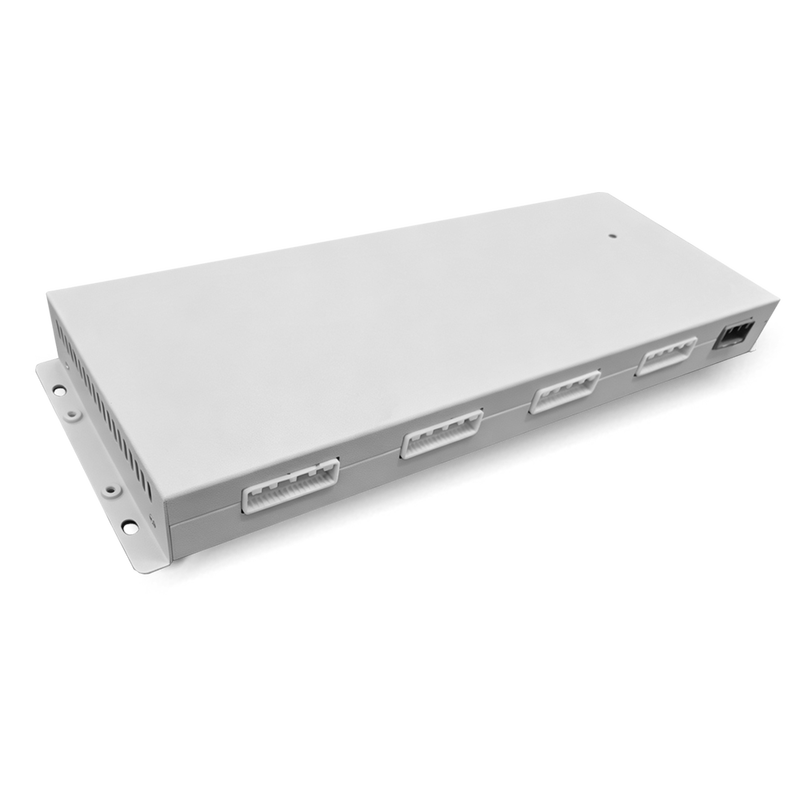

Серия GCE BMU02F4-N представляет собой высоковольтный блок управления батареями, разработанный для крупномасштабных систем хранения энергии, поддерживающий до 52 последовательно соединенных ячеек с комплексным мониторингом напряжения и температуры. Являясь основным компонентом распределенной архитектуры управления батареями, этот БМС обеспечивает точный контроль ячеек, активную балансировку и надежную связь по CAN для бесшовной интеграции с системами управления стойками и стеками.

Точный мониторинг и активная балансировка

Оснащенный передовыми микросхемами AFE (Analog Front End), BMU02F4-N обеспечивает точность измерения напряжения ±5мВ и температуры ±2°C в диапазоне обнаружения от -30°C до 100°C. Интегрированная функция активной балансировки 3А гарантирует, что все ячейки поддерживают одинаковое состояние заряда, значительно продлевая срок службы батареи и повышая общую эффективность системы. Активная балансировка активно переносит энергию между ячейками, а не рассеивает ее в виде тепла, что делает ее гораздо более эффективной, чем пассивные методы балансировки.

Высокое напряжение и соответствие требованиям безопасности

Разработанный для требовательных приложений, БМС поддерживает рабочее напряжение до 1000В DC и имеет класс изоляции 2800В DC (60с при 2мА), обеспечивая безопасную работу в высоковольтных средах. Устройство соответствует отраслевым стандартам безопасности, а все процедуры установки и обслуживания разработаны с учетом безопасности оператора.

Гибкая конфигурация и масштабируемость

BMU02F4-N доступен в нескольких конфигурациях:

Стандартные модели: 50S/32T и 52S/32T (последовательные ячейки / датчики температуры)
Индивидуальные варианты: нестандартные конфигурации от 40S до 48S доступны по запросу

Каждый БМС бесшовно интегрируется с:

RBMS (Система управления батареями стойки) - управление на уровне шкафа
SBMS (Система управления батареями стека) - координация на системном уровне
Связь CAN 2.0B со скоростью 250 кбит/с для надежного обмена данными

Компактный дизайн и простая установка

При размерах 377.4 × 137 × 36 мм (Ш×В×Г) БМС предлагает компактное решение, которое может быть встроено в модули батарей или установлено снаружи. Устройство включает:

4× 32-контактных кабеля сбора данных (стандартная длина 900 мм)
1× кабель связи (стандартная длина 300 мм)
Стандартизированные клеммные разъемы (серия A-M2200) для упрощения проводки

Надежная устойчивость к условиям окружающей среды

Разработанный для реальных условий, БМС надежно работает в:

Параметр	Рабочий диапазон	Диапазон хранения
Температура	-20°C до 60°C	-20°C до 55°C
Влажность	5% до 75% относительной влажности	≤75% относительной влажности
Высота	До 2000 м (только для внутренней установки)
Изоляция	2800В DC / 60с / 2мА сопротивление напряжению

Руководство по проводке и подключению

БМС использует четыре блока сбора данных AFE, распределенных по разъемам J2~J5:

Разъем	Ячейки	Блок AFE
J2	Ячейки 1-13	AFE #1
J3	Ячейки 14-26	AFE #2
J4	Ячейки 27-39	AFE #3
J5	Ячейки 40-52	AFE #4

Критическое правило проводки: провод выборки напряжения батареи и провод питания микросхемы AFE должны использовать отдельные, независимые кабели - они не могут использовать один и тот же проводник. Каждая микросхема AFE требует собственного выделенного кабеля питания.

Важные инструкции по безопасности

Всегда сначала подключайте проводку со стороны батареи, прежде чем подключать к БМС - никогда не подключайте БМС до обеспечения соединений для сбора напряжения и датчиков температуры к батарее
Используйте изолированные инструменты во время установки, ввода в эксплуатацию и технического обслуживания
Используйте надлежащие СИЗ: изолированные резиновые перчатки, защиту для глаз и изолированные резиновые сапоги
Если металлический мусор попадет в батарею во время работы, немедленно удалите его изолированными инструментами - никогда не оставляйте посторонние предметы внутри
Строго следуйте схемам подключения, чтобы предотвратить повреждение печатной платы
Избегайте длительного использования в средах с: чрезмерной температурой/влажностью, сильной вибрацией, прямым солнечным светом, пылью, коррозионными веществами или легковоспламеняющимися материалами

Применение

Системы хранения энергии промышленного масштаба
Коммерческие и промышленные аккумуляторные шкафы
Высоковольтные аккумуляторные стеки (химические составы LFP/NMC)
Интеграция возобновляемых источников энергии (хранение солнечной/ветровой энергии)
Микросети и системы пикового потребления

Техническая поддержка

Для получения последних спецификаций, 3D-файлов САПР или запросов на индивидуальную конфигурацию, пожалуйста, свяжитесь с технической поддержкой GCE:

Азия: www.gcebms.com
Европа: www.highvoltagebms.com
Африка: www.battery-bms.com
Америка: www.hvbms.com
